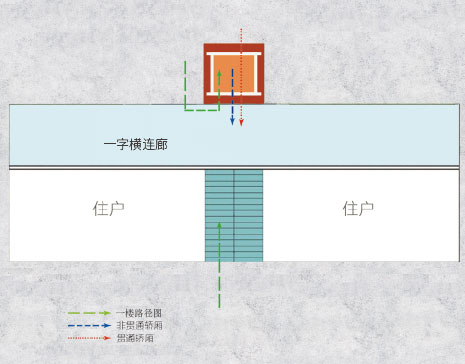

開放式連廊、連廊欄桿、連廊地板（PVC）

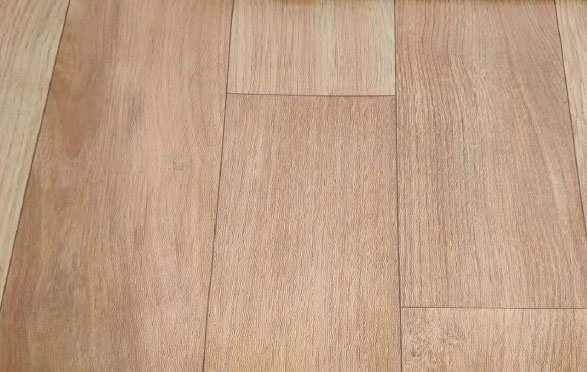

連廊地板（PVC）

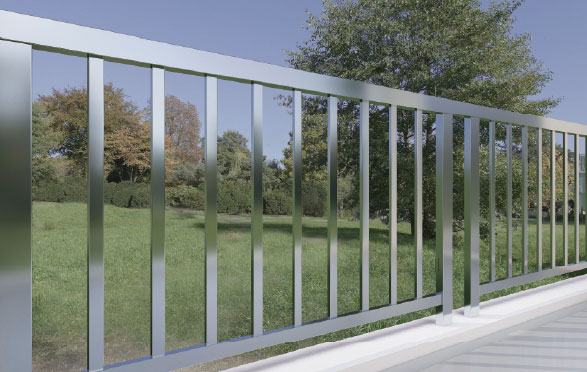

連廊欄桿
封閉式連廊、半封閉式連廊

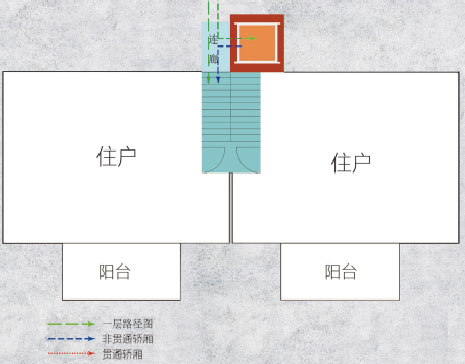

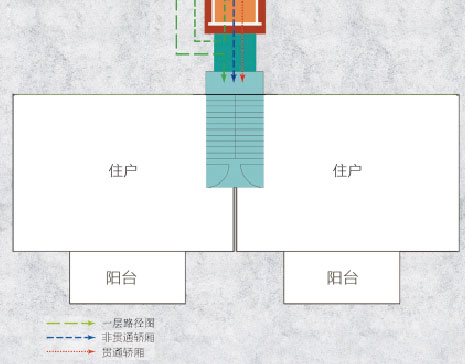

電梯到達面與入戶門錯半層，乘客步行上/下半層入戶。

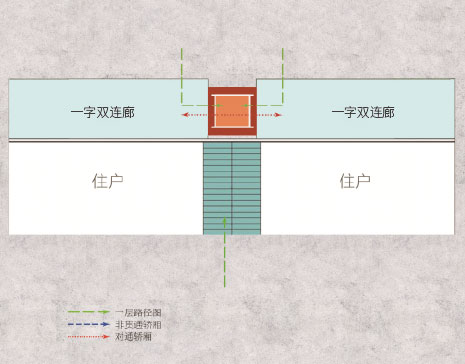

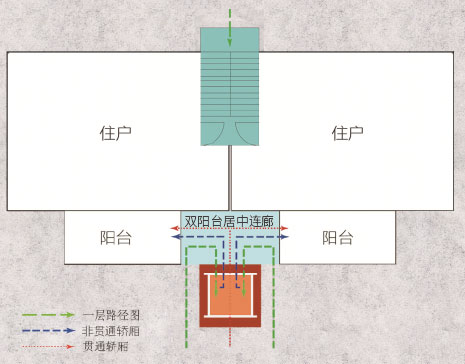

電梯到達面與入戶門同一平面。
頂層百葉窗便于井道通風，降溫
采用傳統曳引式電梯，電梯采用國產知名品牌

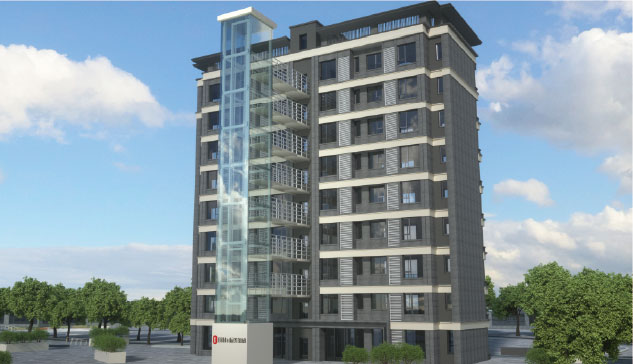

外立面玻璃幕墻采用內嵌式6mm+1.4mm+6mm鋼化夾膠玻璃，便于日后維修更換玻璃。
錨栓連接：抗拉拔能力強、具有抗氧化、抗疲勞、耐火、焊接、無毒環保
中性硅酮耐候密封膠采用國產知名品牌，固化后-50度到150度范圍內保持彈性，不變形、不龜裂、不碎裂

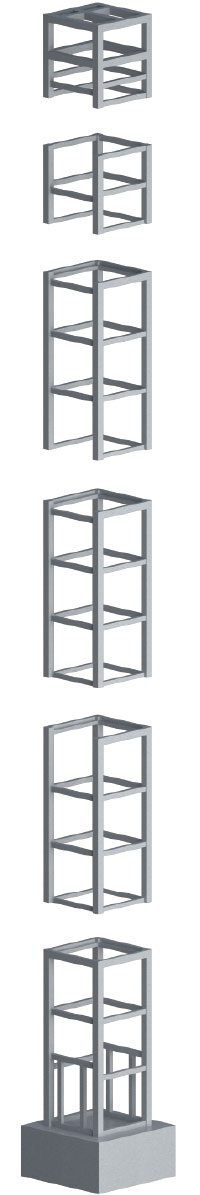

鋼結構主體采用國標鋼材，嚴格進行拋丸處理，水性單份丙烯酸鐵紅底漆加水性單組份丙烯酸深灰面漆，,油漆防腐處理，防腐設計
底坑采用C30混泥土澆筑，防水材料覆蓋底坑
電梯井道鋼結構最高可承受8級抗震設防烈底，結構安全二級。風荷載基本值的重現期為50年一遇

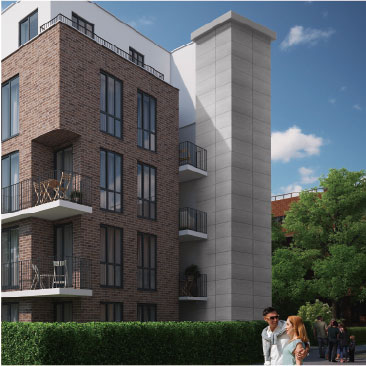

幕墻裝飾可采用厚鋁塑板、夾膠清玻璃、鋁單板等各類有特色材料封閉建成后外觀更漂亮，更具個性化。
鋁塑板
夾膠清玻璃
鋁單板

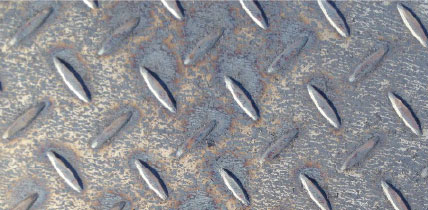

花紋鋼板

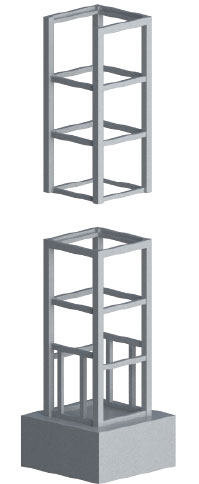

類型 |
整體焊接吊裝 |
現場分體焊接 |
|---|---|---|
區別 |
可含轎廂吊裝及三面外裝飾板 |
無轎廂安裝 |
安裝時間 |
轎廂均在工廠安裝完成現場吊裝耗時短 |
現場焊接時間較長 |
圍蔽 |
圍蔽范圍小，時間短 |
轎廂需要現場安裝圍蔽范圍大 |
擾民 |
現場焊接部分少，噪音環境污染少 |
相比整體吊裝焊接比較多 |

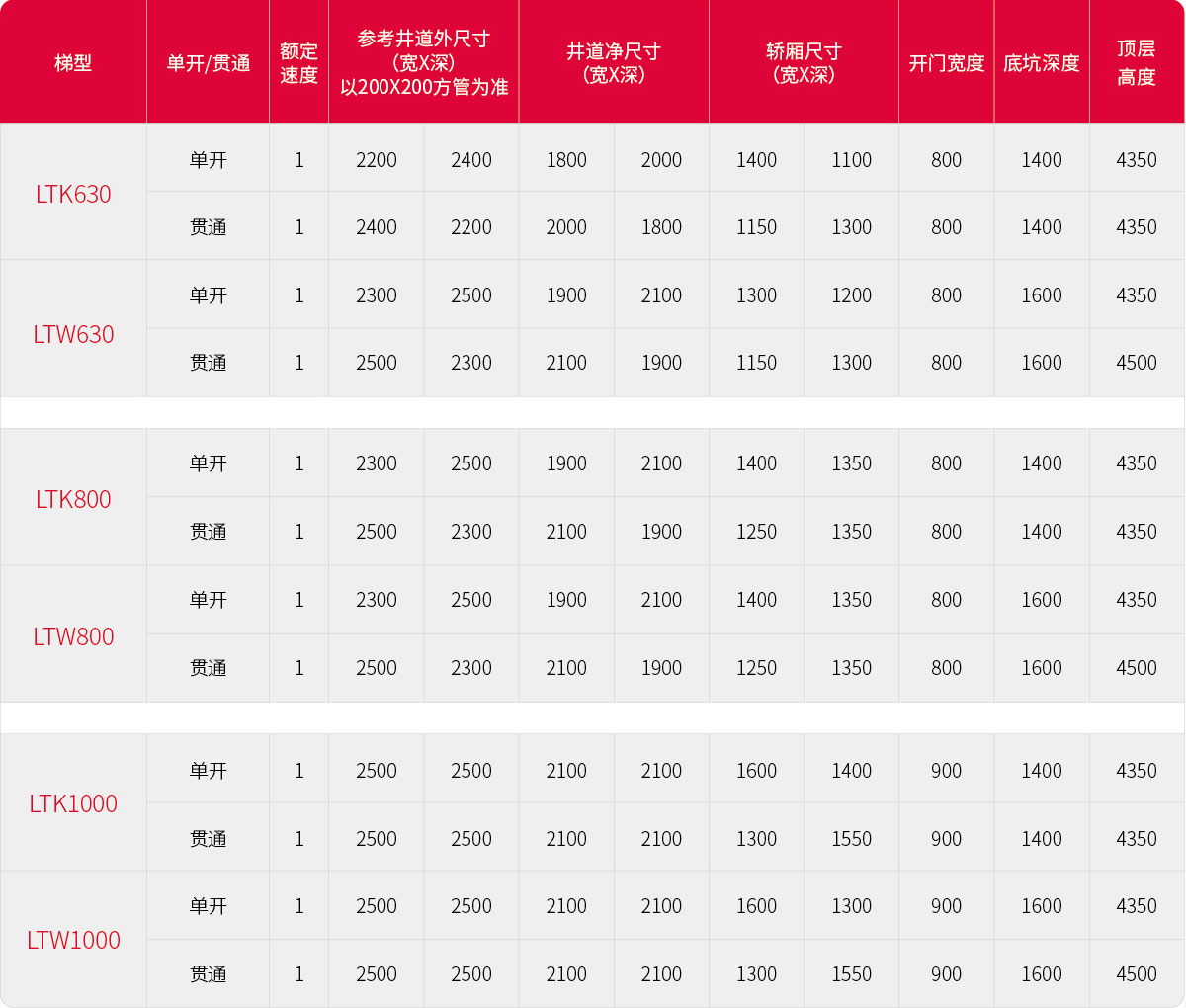

| 梯型 | 單開/貫通 | 額定 速度 |
參考井道外尺寸 (寬X深) 以200X200方管為準 |
井道凈尺寸(寬X深) | 轎廂尺寸 (寬X深) |
開門寬度 | 底坑深度 | 頂層 高度 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| LTK630 | 單開 | 1 | 2200 | 2400 | 1800 | 2000 | 1400 | 1100 | 800 | 1400 | 4350 |
| 貫通 | 1 | 2400 | 2200 | 2000 | 1800 | 1150 | 1300 | 800 | 1400 | 4350 | |
| LTW630 | 單開 | 1 | 2300 | 2500 | 1900 | 2100 | 1300 | 1200 | 800 | 1600 | 4350 |
| 貫通 | 1 | 2500 | 2300 | 2100 | 1900 | 1150 | 1300 | 800 | 1600 | 4500 | |
| LTK800 | 單開 | 1 | 2300 | 2500 | 1900 | 2100 | 1400 | 1350 | 800 | 1400 | 4350 |
| 貫通 | 1 | 2500 | 2300 | 2100 | 1900 | 1250 | 1350 | 800 | 1400 | 4350 | |
| LTW800 | 單開 | 1 | 2300 | 2500 | 1900 | 2100 | 1400 | 1350 | 800 | 1600 | 4350 |
| 貫通 | 1 | 2500 | 2300 | 2100 | 1900 | 1250 | 1350 | 800 | 1600 | 4500 | |
| LTK1000 | 單開 | 1 | 2500 | 2500 | 2100 | 2100 | 1600 | 1400 | 900 | 1400 | 4350 |
| 貫通 | 1 | 2500 | 2500 | 2100 | 2100 | 1300 | 1550 | 900 | 1400 | 4350 | |
| LTW1000 | 單開 | 1 | 2500 | 2500 | 2100 | 2100 | 1600 | 1300 | 900 | 1600 | 4350 |
| 貫通 | 1 | 2500 | 2500 | 2100 | 2100 | 1300 | 1550 | 900 | 1600 | 4500 | |
| 項目類型 | 鋼結構井道 | 混凝土井道 |
|---|---|---|
| 工程價格 | 低 | 高 |
| 施工工期 | 短 | 長 |
| 光線 | 可做觀光，透光性好 | 整體比較封閉，不能透光 |
| 擾民 | 圍閉時間短，影響少 | 圍閉時間長，影響多 |
| 樓層位置 | 戶數 | 按照層高分攤比例 | 每層使用電梯分攤費用(元) |
|---|---|---|---|
| 2層 | 2 | 0.4 | 34285.7 |
| 3層 | 2 | 0.6 | 51428.5 |
| 4層 | 2 | 0.8 | 68571.3 |
| 5層(中間層) | 2 | 1.0 | 85714.2 |
| 6層 | 2 | 1.2 | 102857 |
| 7層 | 2 | 1.4 | 119999.8 |
| 8層 | 2 | 1.6 | 137142.7 |
| 總數 | 14 | 600000 |
